Pompy ciepła stanowią innowacyjne i ekologiczne rozwiązanie w dziedzinie ogrzewania budynków, które zyskują coraz większą popularność. Ich działanie opiera się na zasadzie termodynamicznego obiegu czynnika roboczego, który pozwala na pozyskiwanie ciepła z otoczenia – nawet wtedy, gdy temperatura zewnętrzna jest niska. Kluczowe w tym procesie jest wykorzystanie odnawialnych źródeł energii, takich jak powietrze, woda czy grunt. Dzięki temu pompy ciepła minimalizują zużycie paliw kopalnych, przyczyniając się do redukcji emisji dwutlenku węgla i ochrony środowiska.
Mechanizm działania pompy ciepła jest złożony, ale można go opisać etapami, które ilustrują, jak energia jest transportowana i przekształcana. Podstawą jest zdolność czynnika roboczego do zmiany stanu skupienia w zależności od ciśnienia i temperatury. W obiegu zamkniętym czynnik ten krąży między czterema głównymi elementami: parownikiem, sprężarką, skraplaczem i zaworem rozprężnym. Każdy z tych komponentów odgrywa specyficzną rolę w procesie pozyskiwania, podnoszenia temperatury i przekazywania ciepła do systemu grzewczego budynku.
Zrozumienie zasad termodynamiki jest kluczowe do pełnego pojęcia, jak pompy ciepła skutecznie działają. Zasada zachowania energii mówi, że energia nie może być stworzona ani zniszczona, a jedynie przekształcona z jednej formy w inną. Pompa ciepła doskonale ilustruje tę zasadę, pobierając energię cieplną z otoczenia i przekształcając ją w formę użyteczną do ogrzewania. Wykorzystuje przy tym energię elektryczną do napędu sprężarki, która jest jedynym znaczącym elementem pobierającym prąd w całym systemie. Pozostała energia pochodzi z zasobów naturalnych, co czyni pompę ciepła rozwiązaniem o wysokiej efektywności energetycznej.
W przeciwieństwie do tradycyjnych systemów grzewczych, które generują ciepło poprzez spalanie paliw, pompy ciepła nie wytwarzają go bezpośrednio. Ich głównym zadaniem jest transport ciepła z miejsca o niższej temperaturze do miejsca o wyższej temperaturze. Proces ten wymaga energii, którą dostarcza elektryczność, jednak stosunek ilości pozyskanej energii cieplnej do zużytej energii elektrycznej jest zazwyczaj bardzo korzystny, często wynoszący od 3 do nawet 5 do 1. Oznacza to, że na każdą jednostkę zużytej energii elektrycznej pompa ciepła dostarcza od trzech do pięciu jednostek energii cieplnej.
Jak przebiega cykl pracy w pompie ciepła i jej kluczowe etapy
Cykl pracy pompy ciepła można podzielić na cztery podstawowe etapy, które są ze sobą ściśle powiązane i powtarzają się w sposób ciągły. Zaczynając od parownika, który znajduje się w kontakcie ze źródłem dolnym (np. powietrzem zewnętrznym), następuje pobranie ciepła z otoczenia. Nawet przy temperaturach poniżej zera stopni Celsjusza, w powietrzu, wodzie czy gruncie znajduje się wystarczająca ilość energii cieplnej, aby umożliwić odparowanie czynnika roboczego. Czynnik roboczy, który jest substancją o niskiej temperaturze wrzenia, pod wpływem pobranego ciepła przechodzi ze stanu ciekłego w gazowy.
Następnie, sprężarka odgrywa kluczową rolę w zwiększeniu temperatury i ciśnienia czynnika roboczego. Gwałtowne sprężenie gazu powoduje wzrost jego temperatury do poziomu znacznie wyższego niż temperatura wewnątrz budynku. To właśnie sprężarka jest elementem, który zużywa energię elektryczną. Bez niej proces podnoszenia temperatury czynnika roboczego nie byłby możliwy. Wysoka temperatura i ciśnienie gazu są niezbędne do kolejnego etapu cyklu, jakim jest przekazanie ciepła.
Kolejnym etapem jest skraplacz, który działa jak wymiennik ciepła między czynnikiem roboczym a medium grzewczym w budynku (np. wodą w instalacji centralnego ogrzewania). W skraplaczu gorący gaz oddaje swoje ciepło do systemu grzewczego, co powoduje jego skroplenie i powrót do stanu ciekłego. To właśnie w tym momencie ciepło pozyskane z otoczenia jest efektywnie dostarczane do ogrzewania domu. Temperatura czynnika roboczego spada, ale nadal jest on w stanie ciekłym pod wysokim ciśnieniem.
Ostatnim elementem cyklu jest zawór rozprężny. Jego zadaniem jest obniżenie ciśnienia i temperatury czynnika roboczego. Przechodząc przez zawór, czynnik roboczy powraca do niskiej temperatury i ciśnienia, przygotowując się do ponownego pobrania ciepła w parowniku. Po przejściu przez zawór rozprężny, czynnik roboczy jest gotowy do rozpoczęcia nowego cyklu. Ta powtarzalność i ciągłość procesu sprawiają, że pompa ciepła jest w stanie zapewnić stabilne i efektywne ogrzewanie przez cały rok.
Jakie są główne źródła energii wykorzystywane przez pompy ciepła

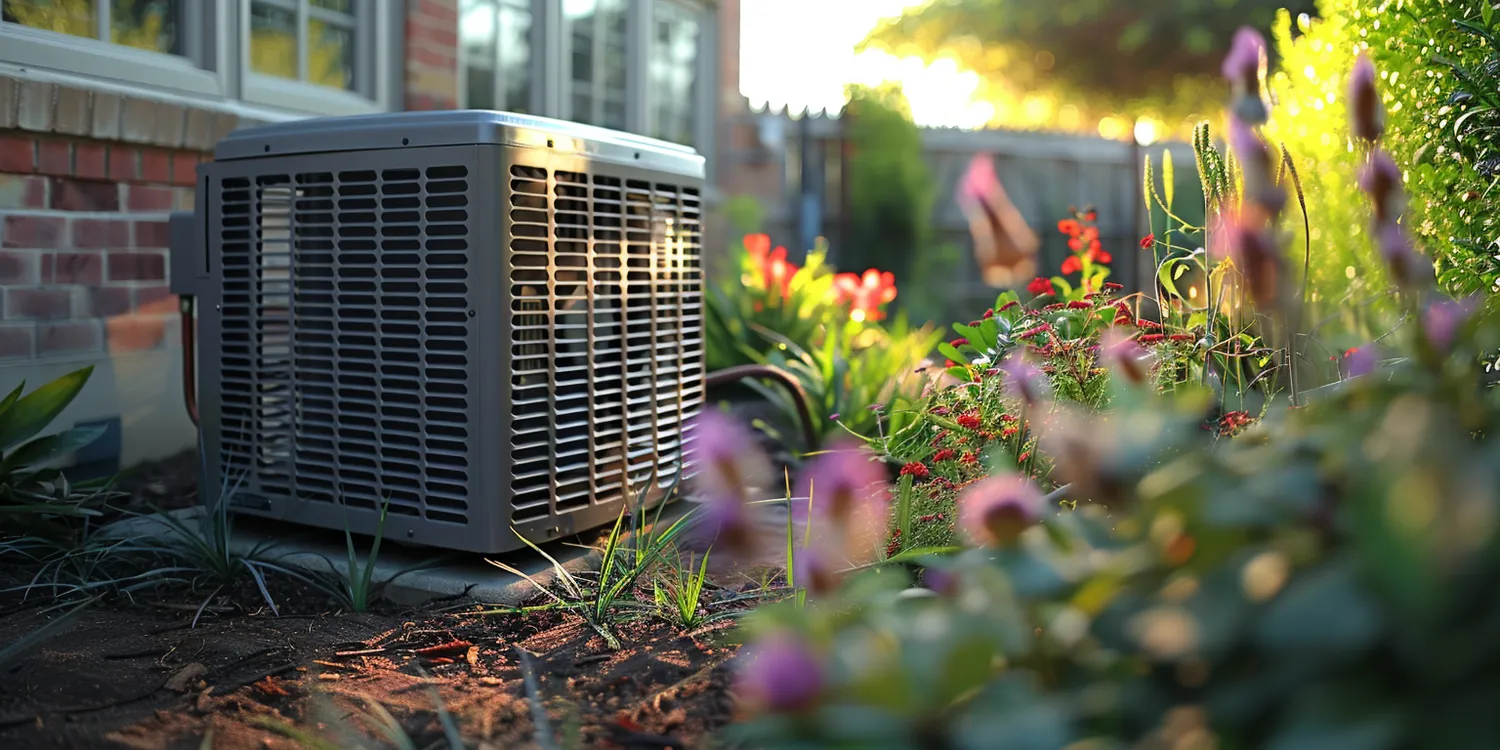

Pompy ciepła jak działają?
Innym ważnym źródłem energii jest grunt. Pompy ciepła typu grunt-woda, często określane jako geotermalne, wykorzystują stabilną temperaturę panującą w głębszych warstwach ziemi. Energia cieplna jest pobierana za pomocą pionowych kolektorów (sond) lub poziomych układów rur zakopanych na odpowiedniej głębokości. Głębokość instalacji kolektorów może sięgać od kilkunastu do nawet kilkuset metrów, co zapewnia dostęp do stałego źródła ciepła niezależnie od pory roku i warunków atmosferycznych. Systemy te charakteryzują się bardzo wysoką efektywnością, ale wymagają większych nakładów inwestycyjnych na etapie budowy ze względu na konieczność wykonania prac ziemnych.
Trzecim odnawialnym źródłem energii, wykorzystywanym przez pompy ciepła typu woda-woda, są zasoby wodne. Mogą to być wody gruntowe, wody powierzchniowe (rzeki, jeziora) lub wody odpadowe o odpowiedniej temperaturze. Dostęp do tego typu źródła jest jednak ograniczony i wymaga odpowiednich pozwoleń oraz badań hydrogeologicznych. Pompy ciepła wykorzystujące wody gruntowe są zazwyczaj najbardziej wydajne spośród wszystkich typów pomp ciepła, ponieważ temperatura wód gruntowych jest stosunkowo stabilna przez cały rok.
Warto podkreślić, że niezależnie od wybranego źródła energii, zasada działania pompy ciepła pozostaje taka sama – polega na transporcie ciepła z miejsca o niższej temperaturze do systemu grzewczego o wyższej temperaturze. Różnice wynikają głównie ze sposobu pozyskiwania tego ciepła z otoczenia oraz z koniecznych technologii do jego efektywnego pobrania i przekazania. Każde z tych rozwiązań ma swoje zalety i wady, a ostateczny wybór powinien być poprzedzony analizą potrzeb, możliwości technicznych i ekonomicznych.
Jakie są rodzaje pomp ciepła i ich charakterystyka
Na rynku dostępnych jest kilka głównych typów pomp ciepła, które różnią się między sobą źródłem pozyskiwania ciepła oraz medium, do którego jest ono przekazywane. Najbardziej rozpowszechnione są pompy ciepła typu powietrze-woda. Jak sama nazwa wskazuje, pozyskują one energię cieplną z powietrza zewnętrznego i przekazują ją do systemu grzewczego opartego na wodzie (np. ogrzewanie podłogowe, grzejniki). Są one stosunkowo proste w instalacji, nie wymagają znaczących prac ziemnych i mogą być montowane zarówno w nowych budynkach, jak i modernizowanych. Ich efektywność może być jednak nieco niższa w bardzo niskich temperaturach zewnętrznych w porównaniu do innych typów.
Drugą grupę stanowią pompy ciepła typu grunt-woda, które wykorzystują stabilną temperaturę gruntu jako źródło ciepła. Do pozyskania tej energii wykorzystuje się kolektory poziome lub pionowe sondy geotermalne. Choć inwestycja w instalację kolektorów gruntowych jest zazwyczaj wyższa, to systemy te oferują najwyższą efektywność energetyczną i stabilność pracy przez cały rok, niezależnie od warunków atmosferycznych. Ciepło jest następnie przekazywane do instalacji wodnej w budynku.
Kolejnym typem są pompy ciepła typu woda-woda. Wykorzystują one ciepło zawarte w wodach gruntowych, powierzchniowych lub nawet w ściekach. System ten jest bardzo wydajny, ponieważ temperatura wód gruntowych jest zazwyczaj stabilna przez cały rok. Wymaga on jednak dostępu do odpowiedniego źródła wody oraz wykonania odwiertów lub instalacji pobierających wodę. Pozyskane ciepło jest następnie przekazywane do instalacji wodnej w budynku.
Istnieją również mniej popularne, ale warte uwagi typy pomp ciepła, takie jak powietrze-powietrze. Pompy te pobierają ciepło z powietrza zewnętrznego i oddają je również w formie powietrza, działając podobnie do klimatyzatorów rewersyjnych. Są one często stosowane do ogrzewania mniejszych pomieszczeń lub jako uzupełnienie istniejącego systemu grzewczego. Kolejnym wariantem są pompy ciepła typu glikol-woda, które wykorzystują roztwór glikolu jako czynnik pośredniczący w wymianie ciepła z gruntem, co zapobiega zamarzaniu wody w kolektorach.
Jakie są korzyści z instalacji pompy ciepła dla właściciela domu
Jedną z kluczowych korzyści płynących z posiadania pompy ciepła jest znacząca redukcja kosztów ogrzewania. Dzięki wykorzystaniu darmowej energii odnawialnej z otoczenia, pompy ciepła są niezwykle efektywne energetycznie. Oznacza to, że zużywają znacznie mniej energii elektrycznej do wytworzenia tej samej ilości ciepła w porównaniu do tradycyjnych systemów grzewczych, takich jak kotły gazowe, olejowe czy elektryczne. W długoterminowej perspektywie, niższe rachunki za energię mogą przynieść właścicielowi domu znaczne oszczędności, często przewyższające początkowy koszt inwestycji w urządzenie.
Kolejną istotną zaletą jest pozytywny wpływ na środowisko. Pompy ciepła są rozwiązaniem ekologicznym, ponieważ nie emitują szkodliwych substancji do atmosfery podczas pracy. Wykorzystując energię odnawialną, przyczyniają się do zmniejszenia śladu węglowego gospodarstwa domowego i walki ze zmianami klimatu. Coraz większa świadomość ekologiczna sprawia, że wybór pompy ciepła jest postrzegany jako odpowiedzialna decyzja, zgodna z zasadami zrównoważonego rozwoju. Jest to inwestycja nie tylko w komfort własnego domu, ale także w przyszłość planety.
Pompy ciepła oferują również wysoki komfort użytkowania i bezpieczeństwo. Są to urządzenia w pełni zautomatyzowane, które nie wymagają częstej obsługi ani skomplikowanych czynności konserwacyjnych. Nie ma potrzeby magazynowania paliwa, jak w przypadku kotłów na węgiel czy olej, co eliminuje problemy związane z jego dostawą i składowaniem. Ponadto, pompy ciepła pracują cicho i nie emitują nieprzyjemnych zapachów, co dodatkowo podnosi komfort życia domowników. Są one również bezpieczniejsze od systemów spalania paliw, eliminując ryzyko wybuchu czy zatrucia tlenkiem węgla.
Warto również wspomnieć o potencjalnym wzroście wartości nieruchomości. Dom wyposażony w nowoczesny i ekologiczny system grzewczy, jakim jest pompa ciepła, jest bardziej atrakcyjny na rynku nieruchomości. Może to oznaczać wyższą cenę sprzedaży lub wynajmu w przyszłości. Wiele krajów i regionów oferuje również dotacje i ulgi podatkowe na zakup i instalację pomp ciepła, co dodatkowo obniża koszty inwestycji i przyspiesza zwrot z niej.
Jakie są podstawowe różnice między pompą ciepła a ogrzewaniem tradycyjnym
Główna i najbardziej fundamentalna różnica między pompą ciepła a tradycyjnymi systemami ogrzewania, takimi jak kotły gazowe, olejowe czy węglowe, polega na sposobie pozyskiwania i generowania ciepła. Tradycyjne systemy działają na zasadzie spalania paliwa. Energia cieplna jest wytwarzana w wyniku reakcji chemicznej spalania, co generuje spaliny i wymaga odprowadzania ich na zewnątrz budynku. Proces ten jest związany z emisją dwutlenku węgla i innych zanieczyszczeń do atmosfery.
Pompa ciepła natomiast nie wytwarza ciepła poprzez spalanie. Jej działanie opiera się na zasadzie termodynamicznej, polegającej na transporcie energii cieplnej z jednego miejsca do drugiego. Pobiera ona ciepło z otoczenia (powietrza, gruntu, wody) i za pomocą sprężarki podnosi jego temperaturę do poziomu umożliwiającego ogrzanie budynku. Jedyną energią elektryczną, którą pompa ciepła zużywa do działania, jest ta potrzebna do napędu sprężarki. Cała reszta energii jest pozyskiwana z darmowych, odnawialnych źródeł.
Kolejna istotna różnica dotyczy efektywności energetycznej. Pompy ciepła osiągają bardzo wysokie współczynniki efektywności, znane jako COP (Coefficient of Performance). Oznacza on stosunek ilości dostarczonego ciepła do zużytej energii elektrycznej. W przypadku pomp ciepła COP może wynosić od 3 do nawet 5, co oznacza, że na każdą zużytą jednostkę energii elektrycznej dostarczają one od 3 do 5 jednostek energii cieplnej. Tradycyjne systemy spalania mają znacznie niższą efektywność, często zbliżoną do 1 (lub nieco powyżej 1 w przypadku nowoczesnych kotłów kondensacyjnych), co oznacza, że większość energii zawartej w paliwie jest tracona w procesie spalania i odprowadzania spalin.
Różnice te przekładają się również na koszty eksploatacji oraz wpływ na środowisko. Ze względu na wysoką efektywność, pompy ciepła generują znacznie niższe rachunki za ogrzewanie w porównaniu do tradycyjnych systemów, zwłaszcza w przypadku paliw kopalnych, których ceny są zmienne i często rosnące. Ponadto, pompy ciepła są rozwiązaniem ekologicznym, nie emitującym szkodliwych substancji do atmosfery, co stanowi znaczącą przewagę nad systemami opartymi na spalaniu.
Jakie są wymagania dotyczące instalacji pompy ciepła
Instalacja pompy ciepła wymaga starannego zaplanowania i uwzględnienia kilku kluczowych czynników, aby zapewnić jej optymalne działanie i długą żywotność. Przede wszystkim należy dokonać analizy zapotrzebowania budynku na ciepło. Pozwoli to na dobranie odpowiedniej mocy pompy ciepła, która będzie w stanie efektywnie ogrzać całą powierzchnię domu, nawet w najzimniejsze dni. Zbyt mała moc urządzenia będzie skutkować niedogrzaniem, natomiast zbyt duża może prowadzić do niepotrzebnych kosztów inwestycyjnych i problemów z regulacją pracy.
Kolejnym ważnym aspektem jest wybór odpowiedniego źródła dolnego, czyli miejsca, z którego pompa ciepła będzie czerpać energię. W przypadku pomp powietrznych, kluczowe jest odpowiednie umiejscowienie jednostki zewnętrznej, tak aby zapewnić jej swobodny przepływ powietrza i zminimalizować hałas. Dla pomp gruntowych i wodnych, konieczne jest wykonanie odpowiednich prac ziemnych lub hydrogeologicznych, obejmujących instalację kolektorów pionowych, poziomych lub pobieranie wody. Należy również upewnić się, że dostępne jest odpowiednie miejsce na montaż jednostki wewnętrznej oraz zbiornika buforowego, jeśli jest on wymagany.
Istotnym elementem jest również kompatybilność pompy ciepła z istniejącą lub projektowaną instalacją grzewczą w budynku. Najlepiej współpracują one z systemami niskotemperaturowymi, takimi jak ogrzewanie podłogowe lub grzejniki niskotemperaturowe, które pracują przy niższych temperaturach wody (np. 30-45°C). Możliwe jest również podłączenie pompy ciepła do tradycyjnych grzejników, jednak może to wymagać ich wymiany na większe lub zastosowania dodatkowego źródła ciepła w okresach największych mrozów, aby zapewnić odpowiednią temperaturę w pomieszczeniach.
Niezwykle ważne jest, aby instalację pompy ciepła powierzyć wykwalifikowanej i doświadczonej firmie. Profesjonalny montaż obejmuje nie tylko fizyczne podłączenie urządzenia, ale również jego prawidłowe uruchomienie, konfigurację i przeszkolenie użytkownika. Tylko odpowiednio zainstalowana i skalibrowana pompa ciepła będzie działać efektywnie, bezpiecznie i ekonomicznie przez wiele lat. Warto również zapoznać się z lokalnymi przepisami i wymogami dotyczącymi instalacji urządzeń grzewczych, a także sprawdzić dostępne programy dofinansowań, które mogą znacząco obniżyć koszty inwestycji.
Jakie są podstawowe zasady działania pompy ciepła w trybie chłodzenia
Wiele nowoczesnych pomp ciepła posiada funkcję odwracalnego obiegu czynnika roboczego, co oznacza, że mogą one działać nie tylko jako system grzewczy, ale również jako klimatyzator w okresie letnim. Zasada działania pompy ciepła w trybie chłodzenia jest zasadniczo odwróceniem procesu, który zachodzi podczas ogrzewania. Kluczem do tej zmiany jest zawór czterodrogowy, który odpowiednio przekierowuje przepływ czynnika roboczego w układzie.
W trybie chłodzenia, parownik i skraplacz zamieniają się rolami. Czynnik roboczy, po przejściu przez zawór rozprężny, trafia do jednostki wewnętrznej, która w tym momencie pełni funkcję parownika. Tutaj, zamiast pobierać ciepło z otoczenia, czynnik roboczy absorbuje ciepło z powietrza wewnątrz budynku. W miarę jak ciepło jest pochłaniane, czynnik roboczy odparowuje, przechodząc ze stanu ciekłego w gazowy. Jednocześnie powietrze w pomieszczeniu jest chłodzone.
Następnie sprężarka podnosi ciśnienie i temperaturę gorącego gazu, podobnie jak w trybie grzewczym. Gaz trafia do jednostki zewnętrznej, która w tym przypadku działa jako skraplacz. Tutaj gorący czynnik roboczy oddaje ciepło do otoczenia zewnętrznego. W ten sposób ciepło jest efektywnie wyprowadzane z budynku na zewnątrz. Po oddaniu ciepła, czynnik roboczy skrapla się i wraca do stanu ciekłego pod wysokim ciśnieniem.
Ostatnim etapem jest ponowne przejście przez zawór rozprężny, który obniża ciśnienie i temperaturę czynnika roboczego. Po tej operacji, czynnik jest ponownie gotowy do cyklu chłodzenia, w którym będzie pobierał ciepło z wnętrza budynku. Cały proces jest powtarzalny i zapewnia skuteczne chłodzenie pomieszczeń w okresie letnim, wykorzystując tę samą jednostkę, która zimą służy do ogrzewania. Jest to znacząca zaleta pomp ciepła, która zwiększa ich uniwersalność i atrakcyjność.
Jakie są nowoczesne technologie wykorzystywane w pompach ciepła
Współczesne pompy ciepła są wyposażone w szereg zaawansowanych technologii, które znacząco podnoszą ich wydajność, niezawodność i komfort użytkowania. Jedną z kluczowych innowacji jest zastosowanie sprężarek inwerterowych. W przeciwieństwie do tradycyjnych sprężarek pracujących w trybie on/off, sprężarki inwerterowe mogą płynnie regulować swoją moc i prędkość obrotową. Pozwala to na precyzyjne dostosowanie ilości wytwarzanego ciepła do aktualnego zapotrzebowania budynku, co zapobiega wahaniom temperatury i nadmiernemu zużyciu energii elektrycznej.
Kolejnym ważnym elementem są inteligentne systemy sterowania, często zintegrowane z możliwością zdalnego zarządzania poprzez aplikację mobilną. Pozwalają one na monitorowanie pracy pompy ciepła, programowanie harmonogramów ogrzewania, a także zdalną diagnostykę i rozwiązywanie problemów. Dzięki tym rozwiązaniom użytkownik ma pełną kontrolę nad systemem, może optymalizować jego pracę i reagować na ewentualne awarie z dowolnego miejsca na świecie.
Ważną rolę odgrywają również ulepszone wymienniki ciepła, wykonane z materiałów o wysokiej przewodności cieplnej i specjalnie zaprojektowane, aby maksymalizować wymianę ciepła między czynnikiem roboczym a otoczeniem lub medium grzewczym. Zastosowanie czynników roboczych o niższej temperaturze wrzenia i lepszych właściwościach termodynamicznych również przyczynia się do zwiększenia efektywności pomp ciepła.
Dodatkowo, wiele nowoczesnych pomp ciepła wyposażonych jest w funkcje odszraniania, które automatycznie usuwają lód i szron gromadzący się na jednostce zewnętrznej w trybie grzewczym. Zapobiega to spadkowi wydajności urządzenia i zapewnia jego nieprzerwaną pracę nawet w trudnych warunkach atmosferycznych. Niektóre modele posiadają również funkcje trybu cichej pracy, które znacząco redukują poziom hałasu generowanego przez jednostkę zewnętrzną, co jest szczególnie istotne w przypadku zabudowy mieszkalnej.
